HDTV/SDTV対応1Uハーフラックサイズの小型・軽量・省電力タイプのMPEG-2エンコーダです。
映像符号化は、自主放送用途での低ビットレート使用やサーバ－用途での高ビットレート
使用等、あらゆる場面で高い画質性能を実現しました。
音声符号化はAACでMono、Dual Mono、Stereo 5.1chの4モードに対応しており、用途
に合わせた方式での選択可能です。
その他、MPEG-1 Audio LayerⅡ、LPCM(SMPTE302M)にも対応しています。
【販売終了品】
＞この製品に対するお問い合わせ
■低ビットレートでの高画質化 HD 1080i、720P/59.94Hz、SD 480iを実現
■音声入力は、MPEG-1 LayerⅡ、AAC(Mono、Dual Mono、Stereo、5.1ch)、SMPTE302M（非圧縮）に対応

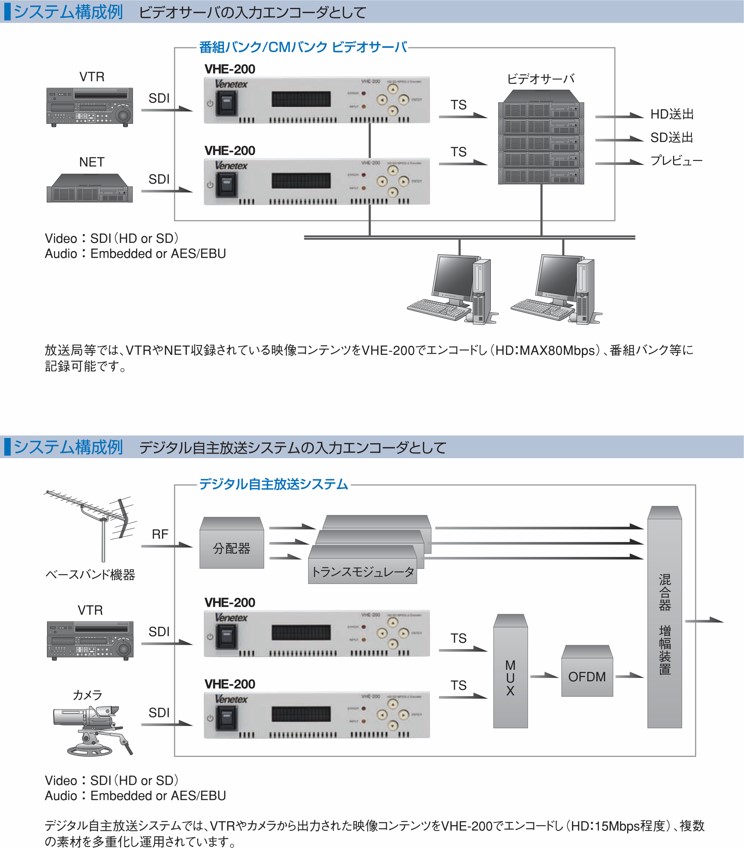

■編集が容易なGOP構造に対応→サーバーの入力用エンコーダとして利用可能
■1Uハーフラックサイズの小型・軽量で中継車への搭載に最適
■環境にやさしい低消費電力設計(27W)
■シンプルな2階層のメニュー構成により、取扱説明書不要で操作簡単
| 対応規格 | システム | ISO/IEC13818-1（MPEG-2 SYSTEM TRANSPORT STREAM） |
| 映像 | ISO/IEC13818-2（MPEG-2 VIDEO） | |
| 音声 | ISO/IEC13818-7（MPEG-2 AAC LC） | |
| 映像 | 映像フォーマット | 1080i（1920/1440×1080） 29.97Hz：SMPTE274M 480i（720×480） 29.97Hz：SMPTE125M 720P（1280×720） 59.94Hz：SMPTE296M |
| プロファイル、レベル | HD：MP@HL、422P@HL、MP@H14 SD：MP@ML、422P@ML |
|
| 映像入力 | HD-SDI（SMPTE292M）/SD-SDI（SMPTE259M） BNC×1系統（0.8Vp-p 75Ω） |
|
| 映像スルー出力 | HD-SDI（SMPTE292M）/SD-SDI（SMPTE259M） BNC×1系統（0.8Vp-p 75Ω） |
|
| 符号制御モード | CBR | |
| テスト信号 | カラーバー | |
| 音声 | 音声入力 | AES/EBU BNC×1系統（1Vp-p 75Ω） Embedded Audio：SMPTE299M、SMPTE272M |
| 音声符号化方式 | AAC（Mono、Dual Mono、Stereo、5.1ch） SMPTE302M（2ch、4ch、6ch、8ch） MPEG-1 LayerⅡ（2ch、4ch、6ch、8ch） |
|
| サンプリング周波数 | 48KHz | |
| テスト信号 | 1KHz サイン波（-18dB、-20dB） | |
| 補助 | ARIB | TR-B23（デジタル字幕、放送局間制御） |
| TS仕様 | 信号出力 | DVB-ASI BNC×2系統（0.8Vp-p 75Ω） |
| ストリームタイプ | TS（188/204バイト）Packt/Burst | |
| ビットレート | HD：10～80Mbps、SD：2～20Mbps | |
| EXT CLOCK入力 | BNC×1系統（0.8Vp-p 75Ω） TSレート指定 | |
| 制御 | イーサネット | RJ45（10M/100Mビット）×1系統 |
| パラレル | DSUB15ピン メス×1系統 リレー出力：3点、リレー入力：8点 | |
| ローカル | 蛍光管：2×16文字、LED：2個、キースイッチ：4個 | |
| 電源 | AC100V～240V | |
| 消費電力 | 27W以下 | |
| 動作環境 | 0℃～40℃、10％RH～90％RH（結露無きこと） | |
| 外径寸法 | 210(W)×43.6(H)×380(D)mm | |
| 質量 | 約2.0Kg |
